12V-80V車燈方案
當前位置：網站首頁> 應用與設計 > LED車燈方案 > 12V-80V車燈方案 >LN2544直流高壓輸出10.5V/300mA恒流電動車LED車燈驅動方案
發布時間：2016-07-13 23:06:06
基于LN2544的直流高壓輸入恒流驅動方案
應用于電動車LED燈驅動
1簡介：
方案基本特性：
極少的外圍器件
較小的紋波電流
支持模擬調光
輸入電壓范圍：12 VDC-80VDC
占空比最高可達百分之百
開路保護、短路保護、過溫保護

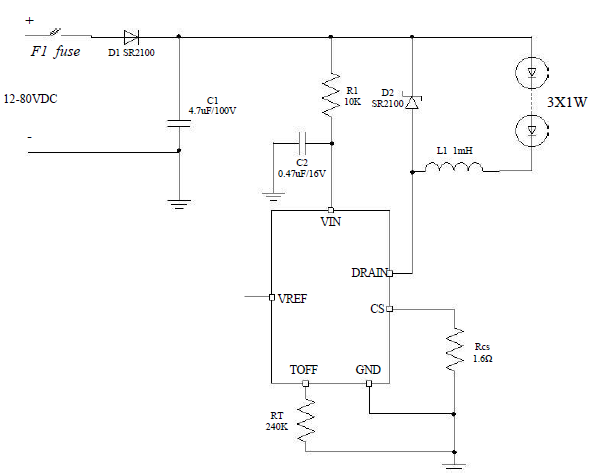

2.原理圖
注：該應用輸入為 12VDC-80VDC，輸出 10.5V/300mA。

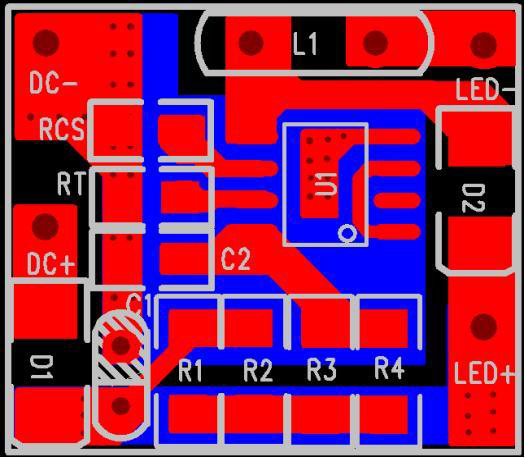

PCB布局圖片：

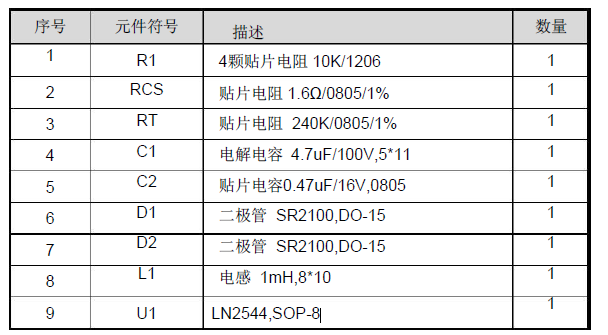

4.BOM表：
5.測試參數：
2.原理圖
注：該應用輸入為 12VDC-80VDC，輸出 10.5V/300mA。
PCB布局圖片：
4.BOM表：
5.測試參數：

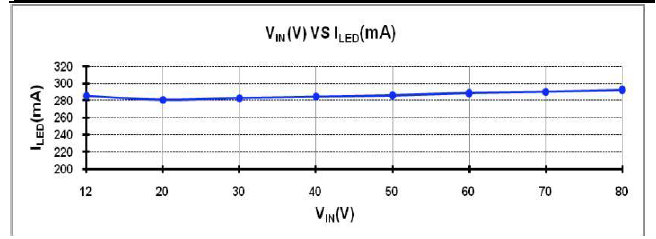

5.1線性調整度
不同的輸入電壓下對應的輸出電流

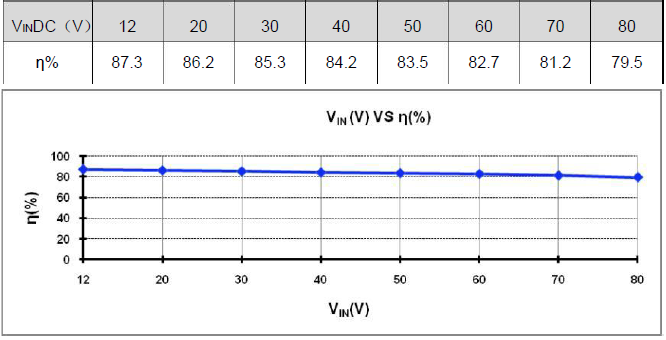

5.2效率：
不同的輸入電壓下對應的效率
6.關鍵元器件參數設計
基本設計參數：
