SM7523B 隔離式 PSR 12V/290mA

發布時間：2016-07-13 23:34:41

概述:
SM7523B 是應用于小功率LED照明領域的控制功率開關
芯片，在全電壓輸入范圍內實現高精度恒流輸出，精度小于
±5%，無需環路補償，并可使系統節省光耦，TL431 以及變壓
器輔助繞組等元件，降低成本。

芯片內部集成了逐周期峰值電流限制，F(xiàn)B 過壓保護，輸出
開/短路保護和開機軟啟動等保護功能，以提高系統的可靠性。

SM7523B 應用領域：球泡燈、射燈等 LED 照明領域。
適用于 60mA、300mA 等多種規格。

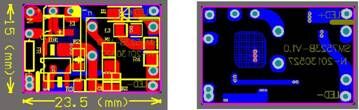

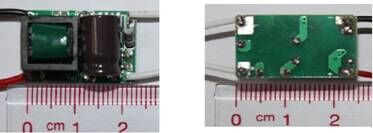

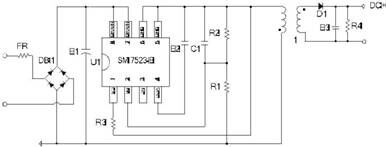

典型系統規格 12V/290mA:

輸入電壓	90Vac~264Vac
輸出電壓	3V~12V
輸出電流	290mA
恒流精度	<±3%
輸出功率	1W~3W
效率	≥75%
拓?fù)浣Y(jié)構	隔離式 PSR Flyback

系統 BOM 清單:

NO.	元件類型	型號描述	位號
1	線繞電阻	RES-FUS-10R-0.250W	FR
2	貼片電阻	RES-SMD-1206-1M-5%-0.25W	R1
3	貼片電阻	RES-SMD-0603-51K-5%-0.10W	R2
4	貼片電阻	RES-SMD-0805-2.4R-1%-0.125W	R3
5	貼片電阻	RES-SMD-0805-10K-5%-0.125W	R4
6	貼片電容	CAP-SMD-0603-X7R-15p-10%-50V	C1
7	電解電容	CAP-ELE-4.7u-400V-Ф8*12	E1
8	貼片電容	CAP-SMD-0805-X7R-1.0u-10%-16V	E2
9	貼片電容	CAP-SMD-1206-X7R-10.0u-10%-16V	E3
10	貼片二極管	DIO-FAS-SMA-1.00A-200V-US1D	D1
11	貼片橋堆	BR-MBS-1.00A-600V-MB6S	DB1
12	變壓器	TR-EE10 臥式/2.6mH(146T:30T)	T1
13	芯片	IC- SM7523B-SOP8	U1
