LED手電簡/球泡燈/頭燈方案

當前位置：網站首頁> 應用方案 > LED手電簡/球泡燈/頭燈方案 >

方案特點

基于多功能直驅驅動系列設計:
單路或雙路多功能可選，輕觸開關換擋
輸入電壓：2.5V-5V
內置 NMOS 可直接驅動 1~5W LED
高達 1.8A 的驅動電流能力（可外擴）
防電池反接保護功能
內嵌1檔/2檔/3檔/5檔可調
分別為：
1檔功能為：100%亮-滅
2檔功能為：100%亮-25%亮-滅-隱藏功能長按3秒SOS
3檔功能為：100%亮-25%亮-爆閃-滅
5檔功能為：100%亮-50%亮-25%亮-8HZ爆閃-SOS
可外擴MOS場效應管加大輸出電流

智能方塊燈是一種點光源高級裝飾燈具，方塊形，PC外殼，光線柔和飽滿，也可拼接不同形狀圖案，變化絢麗多姿。

調光芯片OC7100，在智能方塊燈的應用。

OC7100在智能方塊燈電路部分應用圖：

從框圖可以看出電源電路給調光芯片OC7100及LED供電，另一路通過LDO降壓給到MCU提供正常供電，MCU可通過PWM或模擬信號控制調光芯片OC7100，使智能方塊燈產生明暗不同的LED亮度效果。

OC7100的參數特性：

1：工作電壓范圍2.5~40V，有較寬的電壓范圍。

2：輸出電流：10mA~1500mA（電流可設置），電流驅動能力較強。

3：PWM調光方式：最高頻率16kHz，調光平順，效果好。

4：輸出電流精度：±5%，精度較高。

5：內置過熱保護，性能穩定。

6：低靜態電流：60µA，損耗非常小。

7：靜電耐壓值（人體模型）：2000V，抗靜電能力強。

8：工作溫度范圍：-40~85℃，滿足一般消費產品需求。

9：帶有散熱襯底的ESOP8封裝，封裝圖如下。

10：應用參考圖如下，電路相對簡單。

應用圖

調光芯片OC7100用于智能方塊燈，支持兩種調光模式，調光電

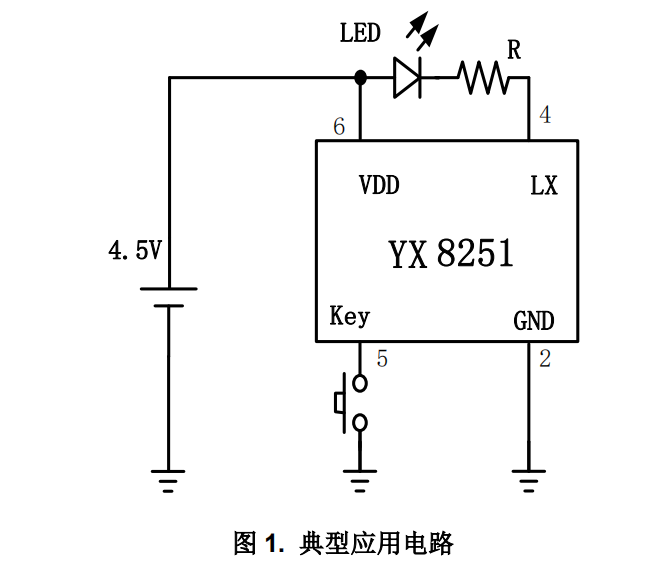

原理圖

產品型號

輸入電壓(V)

輸出電流(mA)

靜態功耗(uA)

轉換效率(%)

開關頻率(KHz)

功率(W)

外圍器件

功能

特點

封裝

空載電流(UA)

搭配IC

YX8251

2.7-5

800

0.1

1-2.5

直驅

輕觸單功能亮、滅

SOP8

YX8253C

2.5-5

800

1-2.5

C+R

直驅

輕觸三功能(全亮25%亮、8HZ
暴閃三功能)+長按SOS

SOT23-6

YX8254
YX8254B
YX8254C

2.5-5

1800

500

1-5

C+R

直驅

輕觸多功能

四種模式可選

SOT23-6

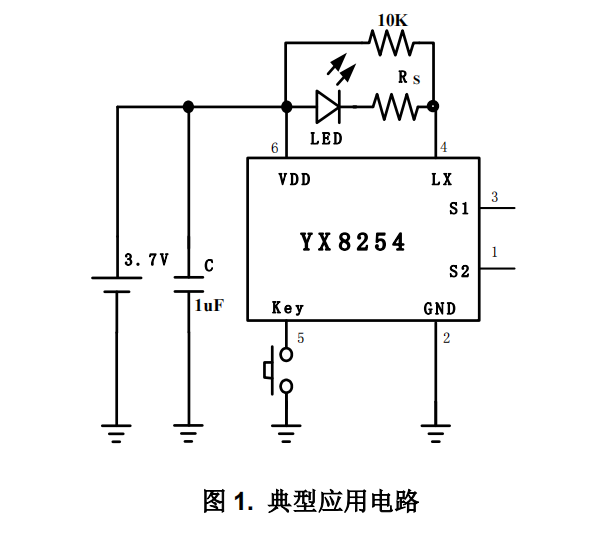

適用型號為：YX8251 YX8253C YX8254 YX8254B YX8254C

型號	序號	功能選擇引腳接發		功能(輕觸換擋)						隱藏功能長按3S進入
型號	序號	s2	s1	功能(輕觸換擋)						隱藏功能長按3S進入
YX8254	1	接地(0)	接地(0)	關	100%亮	25%亮	2.03Hz閃
	2	接地(0)	接VDD(1)	關	100%亮	8.14Hz閃
	3	接VDD(1)	接地(0)	關	100%亮	2.03Hz閃
	4	接VDD(1)	接VDD(1)	關	100%亮
YX8254B	1	接地(0)	接地(0)	關	100%亮	25%	8.14Hz			SOS
	2	接地(0)	接VDD(1)	關	100%亮	25%
	3	接VDD(1)	接地(0)	關	100%亮	50%	25%	8.14Hz	SOS
	4	接VDD(1)	接VDD(1)	關	100%亮	50%	8.14Hz
YX8254C	1	接地(0)	接地(0)	關	100%亮	25%				SOS
	2	接地(0)	接VDD(1)	關	100%亮	8.14Hz				SOS
	3	接VDD(1)	接地(0)	關	100%亮	2.03Hz				SOS
	4	接VDD(1)	接VDD(1)	關	100%亮					SOS
